Φωτοβολταϊκά πάνελ και inverters για παραγωγή ηλεκτρικής ενέργειας από τον ήλιο.
Αποθήκευση ηλεκτρικής ενέργειας σε μπαταρίες,υδρογόνο και supercapacitors.

Το φωτοβολταικό φαινόμενο και ειδικότερα των pv στοιχείων ξεκίνησε πρίν από περίπου έναν αιώνα όμως τα τελευταία 30 χρόνια άρχισε να εφαρμόζεται πιο συστηματικά.

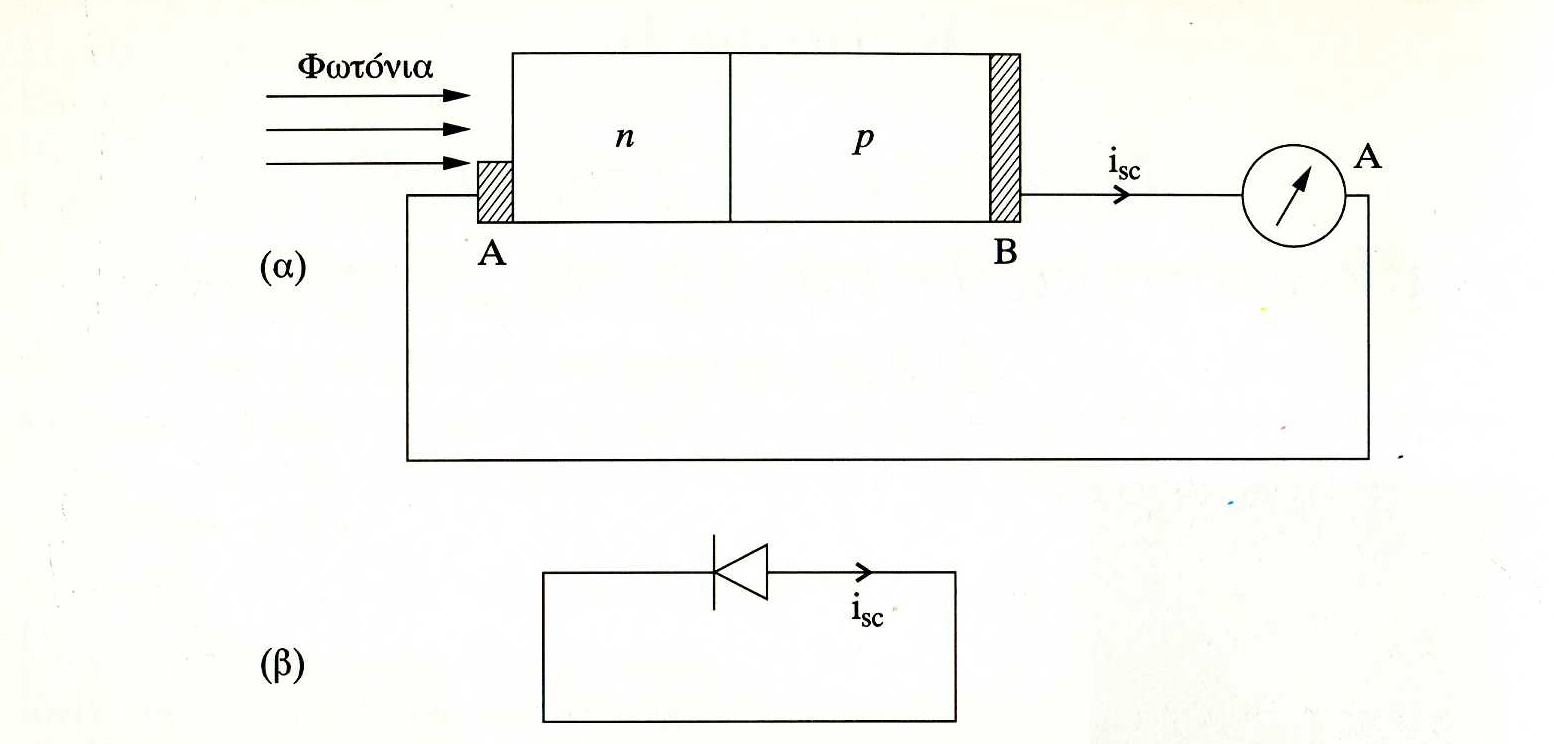

Το σχηματικό διάγραμμα παραπάνω δείχνει μία επαφή ημιαγωγών n-p.Φως πέφτει στο εμπρόσθιο τμήμα που είναι ένα στρώμα ημιαγωγών (n) που έχει επικαθήσει και συνήθως έχει διαχυθεί σε μία βάση που είναι ημιαγωγός τύπου (p).Αν συνδέσουμε τους ακροδέκτες Α και Β με έναν αγωγό τότε ρεύμα διαρρέει το κύκλωμα κατά την κατεύθυνση p-n όπως δείχνει το αμπερόμετρο.Το ρεύμα αυτό είναι ρεύμα βραχυκύκλωσης i (short circuit).

1. To 44% αποτελεί το μέγιστο βαθμό μετατροπής της ηλιακής ακτινοβολίας σε ηλεκτρική ενέργεια για το πυρίτιο.


2. Η τάση που αναπτύσσεται στα άκρα του φωτοβολταικού στοιχείου όταν φωτίζεται είναι ανεξάρτητη της έντασης του φωτός που προσπίπτει στην επιφάνεια του στοιχείου αλλά και στο εμβαδόν της επιφάνειας,αντίθετα συμπεριφέρεται το φωτόρευμα που εξαρτάται από την ένταση του φωτός.


3. Σύμφωνα με τις τιμές του φωτορεύματος και της τάσης η αποδιδόμενη ισχύς είναι ίση με :P = 3.3A x 0.7V =2.5W ανά 10 τετρ.εκ.PV-στοιχείου από Si.

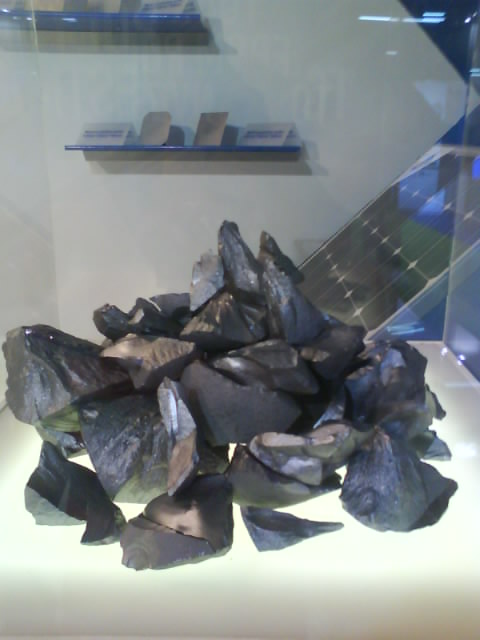

	Πυρίτιο ,η πρώτη ύλη κατασκευής για τα μονοκρυσταλλικά και πολλυκρυσταλλικά φωτοβολταικά panel.

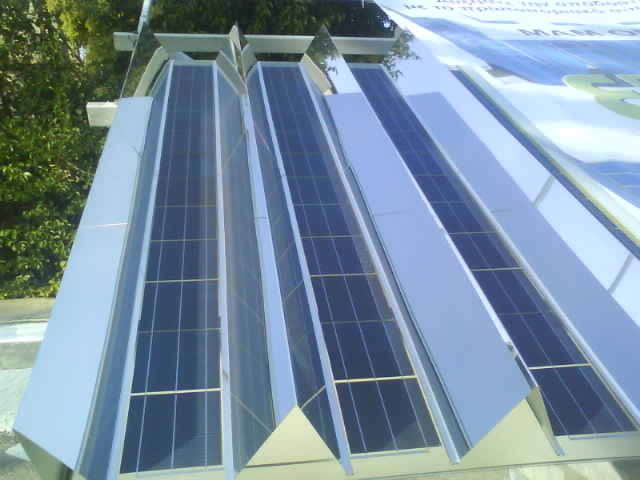

	Φωτοβολταικά panel με τεχνικές Fresnel lens για βελτίωση της απόδοσης τους.Ανακλαστικοί καθρέπτες που οδηγούν τις ηλιακές ακτίνες στην επιφάνεια του φωτοβολταικου παρότι ο ήλιος κινείται από την ανατολή προς τη δύση.

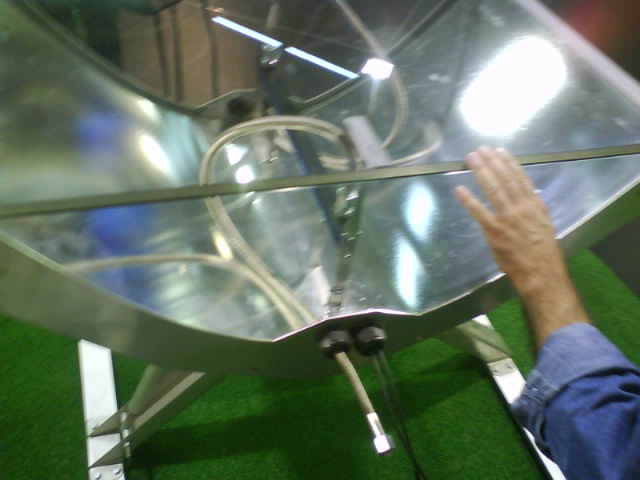

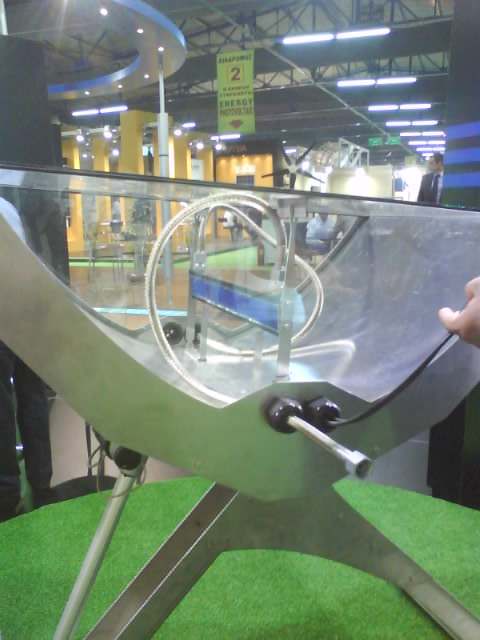

	Φωτοβολταικά συστηματα ηλεκτρισμού και θέρμανσης.Παραβολικός συγκεντρωτικός φακός (Fresnel lens) που εστιάζει την ηλιακή ακτινοβολία στο κέντρο του όποίου βρίσκονται μικρότερες πλέον πια φωτοβολταικές επιφάνειες οι οποίες αποδίδουν περρισότερο ηλεκτρικό ρεύμα. Η αύξηση της θερμοκρασίας στην επιφάνεια του φωτοβολταικού κάνει αναγκαία τη χρήση ελαίου απαγωγής θερμότητας το οποίο χρησιμοποιείται για παραγωγή ζεστού νερού. Πηγή:absolicon
	Φωτοβολταικά υβριδικά συστηματα-Fresnel lens

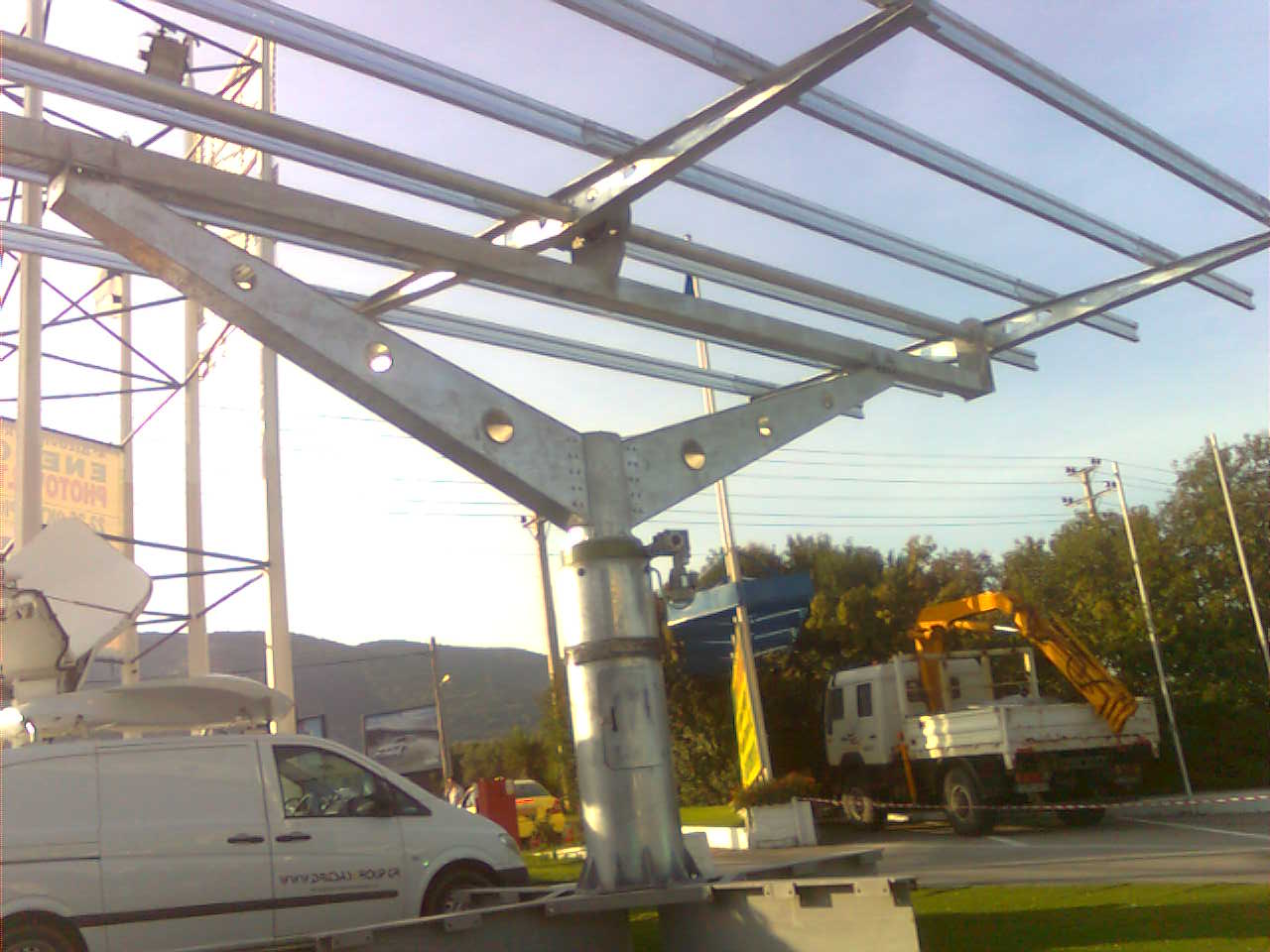

	Φωτοβολταικά-με ιχνηλάτη 2 αξόνων για την παρακολούθηση της κίνησης του ήλιου απο ανατολή σε δύση.

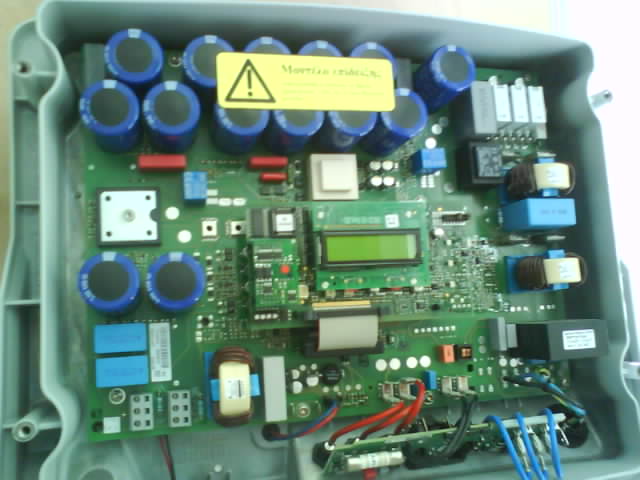

	(Inverter DC/AC-Αντιστροφέας) Μετατρέπει το συνεχές ρεύμα των Φωτοβολταικών σε εναλασσόμενο. Πηγή:SMA Inverter

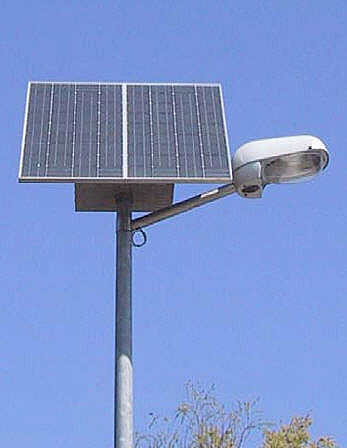

	Φωτοβολταικά-για φωτισμό οδών και επαγγελματικών χώρων.

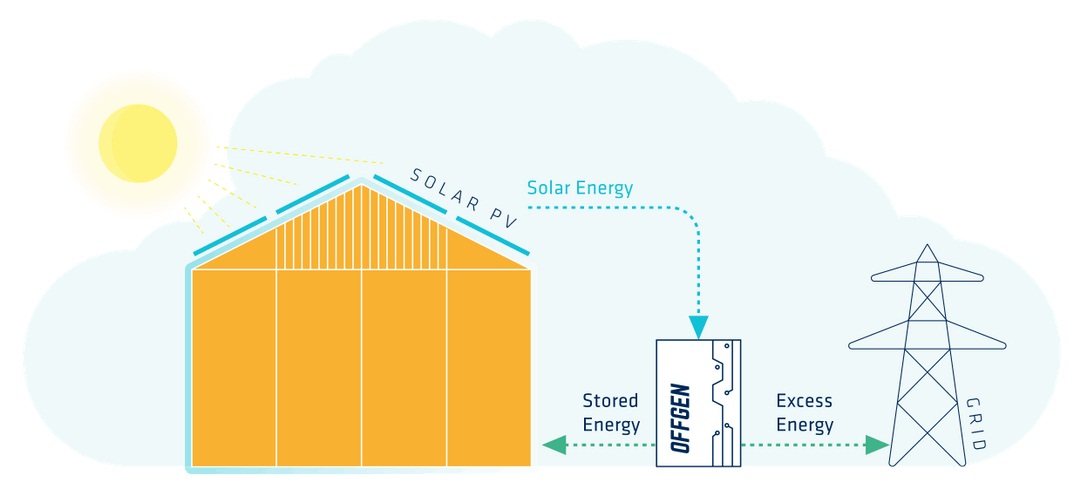

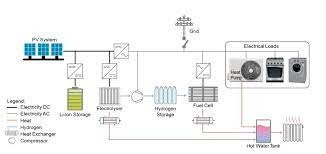

	Το υδρογόνο μπορεί να χρησιμοποιηθεί για την αποθήκευση ηλεκτρικής ενέργειας από τα φωτοβολταϊκά πανελ οταν θα εχουν φορτιστεί πλήρως οι μπαταρίες.

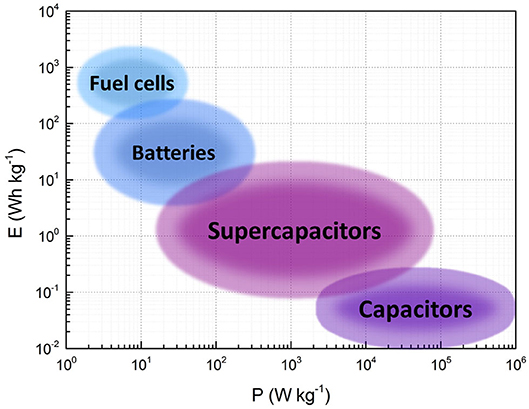

	Αποθήκευση ηλεκτρικής ενέργειας σε υπερπυκνωτές:Οι υπερπυκνωτές καλύπτουν το ενεργειακό χάσμα μεταξύ των συμβατικών πυκνωτών και μπαταριών.Εχουν υψηλή ειδική ισχύ και γρήγορο ρυθμό φόρτισης-εκφόρτισης αλλα χαμηλότερη ενεργειακή πυκνότητα σε σύγκριση με τις μπαταρίες και τις κυψέλες καυσίμου.
